| 無閥濾池 |
|
|

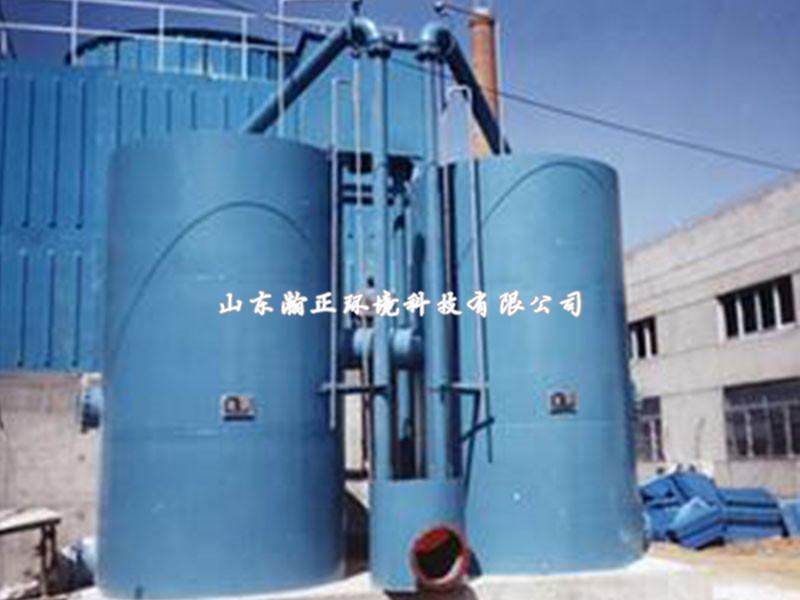

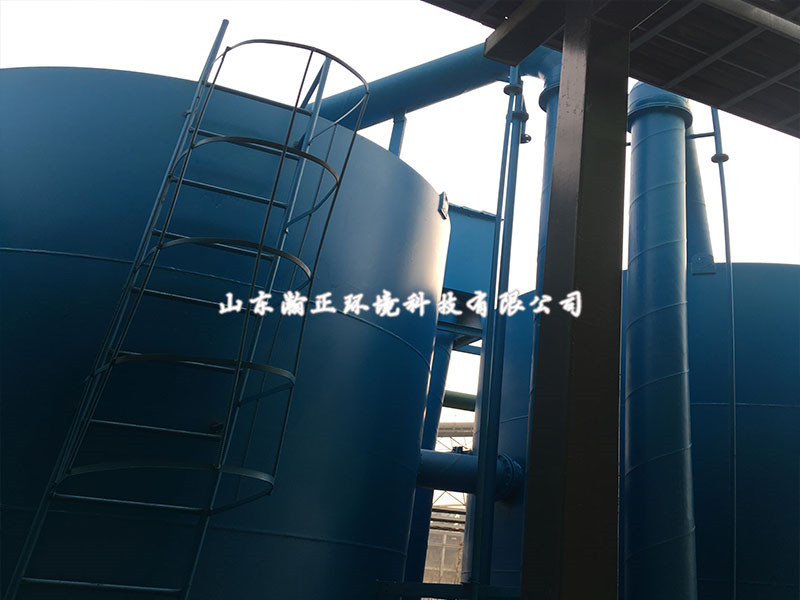

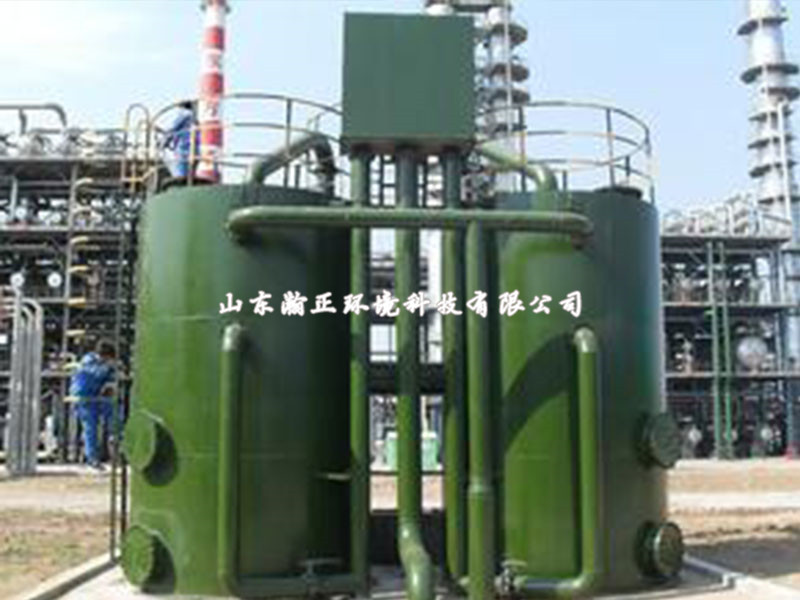

鋼制重力式無閥過濾器
安裝使用說明書
一、 概述
鋼制重力式無閥過濾器系列產品廣泛應用于地表水凈化、地下水除鐵、除錳、循環水旁流過濾、生產廢水除懸浮雜質、有機污水經生化處理和二次沉淀池處理之后的后續過濾以及室內游泳池水的過濾，是一種理想的水處理設備。
鋼制無閥過濾器進水、出水及排水均不用閥門，靠水力自動運行，運行費用低，管理方便，安全可靠，運行自動化，結構緊湊合理，用戶只需按要求做設備基礎和接通進出水管、排污管、強制沖洗管即可投入運行。該過濾器系列產品均裝有頂蓋，衛生條件好，可以露天設置。
二、組成部分
圖 重力式無閥濾池
1―進水分配水箱；2―進水管； 3―擋板； 4―過濾室； 5―集水室； 6―沖洗水箱；
7―虹吸上升管； 8―虹吸下將管；9―虹吸輔助管；10―抽氣管；11―虹吸破壞管；
12―錐形擋板調節裝置；13―水封槽；14排水箱；15―排水管
重力式無閥過濾器如上圖所示:它的主體自上而下分成三個部分，即沖洗水箱6、過濾室4和集水室5。此外，還有由進水分配水箱1和U形進水管2組成的進水裝置，虹吸上升管7、虹吸下將管8、虹吸輔助管9、水封槽13等組成的虹吸裝置。
三、運行概況：
無閥過濾器的運行過程大致為：由進水管送入的水通過濾層，匯集到下部集水室，再由連通管流至上部沖洗水箱，當此水箱中盛滿水后，便開始向外送水。其失效和清洗的情況為：隨著運行時間的增長，濾層中阻力增大，于是虹吸上升管內的水面隨之升高，當阻力繼續增加使水面上升到虹吸輔助管口時，水即自此管中急劇下落，這時主虹吸管（虹吸上升管和虹吸下降管的總稱）中空氣便可通過抽氣管10不斷抽走（隨水流到排水箱后逸入大氣），因而主虹吸管中產生負壓，使虹吸上升管和下將管中的水面均很快地上升，當此兩股上升的水流匯合后，便形成虹吸。這時過濾室中的水立即被虹吸管抽走，沖洗水箱中的水迅速倒流至濾層中，形成自動反沖洗。這樣沖洗水箱中水位便下降，當它降到虹吸破壞管11的管口時，由于空氣進入虹吸管內，虹吸作用遭到破壞，沖洗過程結束，進入下一個運行循環。
無閥過濾器中設置的進水分配水箱和U形進水管是為了避免空氣吸入池內，因?yàn)楫?dāng)有空氣吸入時，在運行后期可能形不成虹吸，而且如不設此U形管，則在反洗后期，進水管就成了虹吸破壞管。
無閥過濾器剛投入運行時，濾料層較清潔，虹吸上升管內外的水面差標志著濾池初期水頭損失，一般約為20cm。隨著過濾的進行，濾層中雜質漸增多，其阻力也就慢慢變大，但因進水流量不變，所以進水管和虹吸上升管中的水位便自動地慢慢上升。
無閥過濾器開始濾水到虹吸管中開始抽氣之間的時間，稱為工作周期，它一般在幾小時到十幾小時之間。沖洗形成時間為2-3min，沖洗時間約為4-5min。
無閥過濾器的沖洗強度隨著沖洗水箱水位的下降而不斷的降低，這對沖洗效果頗為有利。沖洗強度的大小可以用調節錐形擋板12的高低來改變。
在無閥過濾器的虹吸輔助管上，設有強制沖洗裝置，這就是用一個壓力水管通入虹吸輔助管，當濾池剛投入運行時，用來測定虹吸形成時間、沖洗強度和工作周期；過濾器經長時間運行后，過濾效果差，這時可以進行強制反沖洗。
四、主要工藝參數
1．平均濾速：10 m/ h;
2．平均反沖洗強度：15L/m2.s;
3. 反沖洗歷時：5min;
4. 其中水頭損失值：分1500mm、1700、1900mm三種;
5. 反沖洗膨脹高度：700×40%外加100mm安全高;
6．濾料：石英砂;
五、濾料
1.濾料的技術要求
（1）石英砂濾料的破碎率和磨損率之和不應大于1 .5%,密度不應小于2.55g/cm3;
（2）石英砂濾料應不含可見泥土、云母和有機雜質，濾料的水浸出液應不含有毒雜質。含泥量不應大于1%，密度小于2g/cm3的輕物質含量不應大于0.2%；
（3）石英砂的灼燒堿量不應大于0.7%,鹽酸可溶率不應大于3.5%;
2.濾料和承托料的鋪料方法
（1）過濾器安裝完畢后，先將雜物全部清除干凈，然后在過濾器內壁按承托料和濾料的各層頂高畫水平線，作為鋪料高度標記。仔細檢查不同粒徑范圍的承托料，按其粒徑范圍，從大到小依次清洗，以備鋪裝。鋪料從最下一屋承托料上站立或行走，為防止損壞壞配水裝置，站在木板上操作，在一層鋪料完線后才能鋪裝上層。托料的厚度應準確、均勻用刮板刮水平，高度應與鋪裝高度水平線相吻合應。
（2）承托料全部分層鋪裝后，再鋪裝濾料。濾料的鋪裝也應與濾料層頂面高度水平相吻合，刮板刮至水平。
六、操作使用說明
（1）過濾器第一次進水或檢修后新進水時應緩慢進水，以便使濾料間隙內的空氣充分排出，消除“氣阻”。
（2）過濾器初次反洗前，應將沖洗強度調整到虹吸下降管直徑四分之一左右的開放度進行反洗，以后逐次放大開啟度，直到規定的沖洗強度為止。
（3）過濾器運行后，應定期檢查濾料是否平整和受到污染，特別是用作循環冷卻水旁濾時易發生藻類對濾料表面的污染。如發現被污染，應將表面被污染的濾料（約100毫米）清除，換新濾料。
六、設備安裝說明
（1）要求設備基礎應嚴格水平，同一座過濾器周邊所在位置之各點標高之誤差應控制在±5mm之內，全部過濾器基礎的上表面之標高誤差應控制在±10mm之內 ,在設備就位時應再找水平一次，設備與基礎預埋鋼板采用焊接。
（2）安裝虹吸管系統的法蘭接口和絲扣連接應做到嚴密不漏氣。
（3）圖中所注強制沖洗管可接自來水管，或其他壓力＞0.3Mpa的給水管。
從無閥過濾器出水至下一個構筑物，最高設計水位之高差，應充分考慮過濾器出水暢通，宜水平安裝，從過濾器接出的出水管水平段最低點最好應在水平面之上50mm.
七、故障現象及分析
1、故障現象：實現反洗難，虹吸管或輔助管長流水。
原因分析：虹吸輔助管路裝置管路穿孔或絲扣不嚴密漏氣造成。
2．故障現象：反洗頻率加快，在一定時間內，反洗次數增多，過濾時間縮短，造成水量流失加大。
原因分析：進水帶氣嚴重，此時應關掉進水，實行人工強制反洗，由于進水帶氣嚴重，還會造成高位分配水箱濺水。進水中含油，粘附在濾料上形成油污，難以反洗掉，濾料納污能力降低，反洗頻率加快。進水量大或濁度高時，也會造成反洗加快。
3．故障現象：反洗不徹底或反洗時間縮短。
原因分析：虹吸破壞管穿孔或堵塞。
4．故障現象：過濾效果低，即去除率低。
原因分析：擋水板脫落，進水分布不均。
七、注意事項
1．濾料需妥善保管，防止散落混入雜物，影響使用效果。
|
|
|
