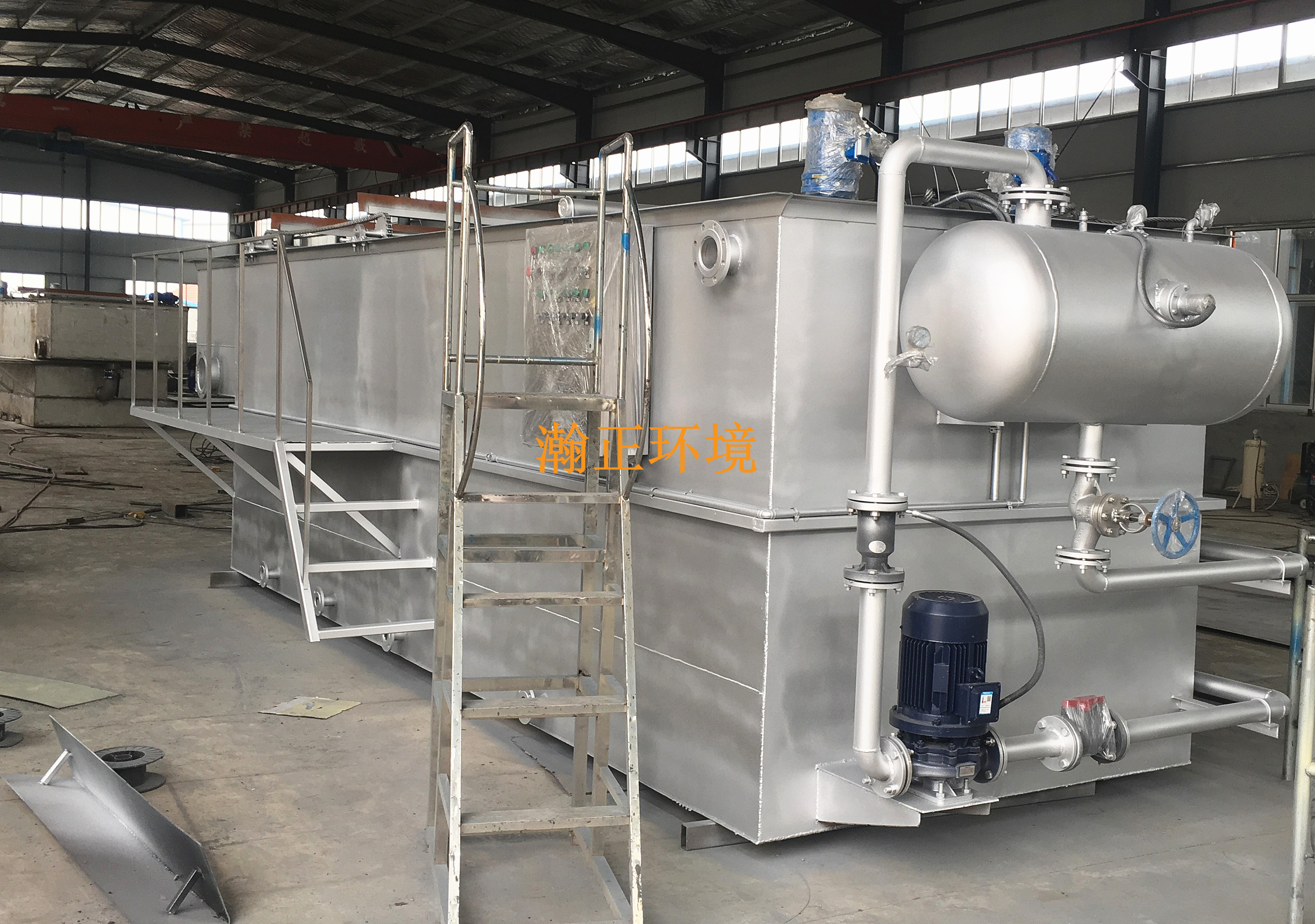

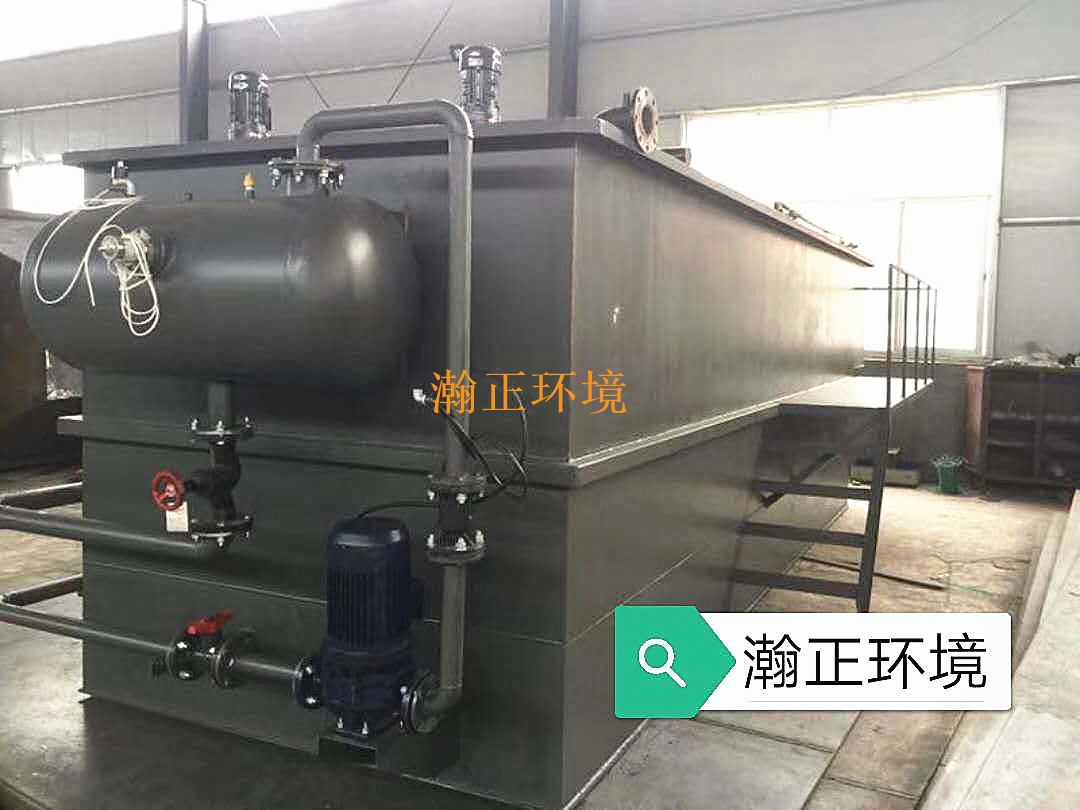

一、溶氣氣浮機概敘
瀚正環境HZQF系列 溶氣氣浮機利用清水或部分處理后的回流水，經微氣泡發生器將空氣吸入混合，形成溶氣水，在氣浮池內減壓釋放，溶入水中的空氣以20-30μm氣泡形成析出，具有很高的表面積吸附能力，對不同濃度污水的懸浮物均可較好的去除，處理后部分清水（設計指標為20-40％，通常可采用30％），經氣浮循環工作泵，加壓進水溶氣罐中與空氣進行混合，空氣溶解到水中，這時的溶氣效率達到80％以上。溶解在水中的空氣從水中釋放出來，形成粒徑為20-50μm的微氣泡，微氣泡同污水中的懸浮物結合，使懸浮物在污水中的比重變小，直至浮上水體表面；形成大量浮渣，再由氣浮池上安裝的鏈條式刮渣機，把浮渣刮除至浮渣槽內，達到處理效果。
二、溶氣氣浮機規格參數
|
型號 |
處理能力
(m³/h) |
溶氣水量
(m³/h) |
重量(T) |
|
HZQF-5 |
5 |
1-2 |
2.1 |
6.5 |
|
HZQF-10 |
10 |
2-3 |
3.2 |
8.5 |
|
HZQF-20 |
20 |
5-7 |
3.6 |
14.7 |
|
HZQF-30 |
30 |
6-10 |
3.9 |
19.2 |
|
HZQF-50 |
50 |
15-20 |
5.6 |
41 |
|
HZQF-80 |
80 |
24-32 |
7.6 |
63 |
|
HZQF-100 |
100 |
30-35 |
11.5 |
81 |
|
HZQF-150 |
150 |
60-80 |
15 |
115 |
|
HZQF -200 |
200 |
80-100 |
19 |
160 |
|
HZQF -250 |
250 |
110-120 |
23 |
230 |
|
HZQF -300 |
300 |
120-180 |
26 |
295 |
三、應用范圍
1、應用于以湖泊為水源的自來水廠水處理的除藻降濁。
2、應用于工業污水處理工程，如石油化工、紡織、印染、電鍍、制革、食品工業等領域。
3、應用于污水中有用物質的回收，如：造紙、蠟染水中的纖維回收等領域。
四、構造說明
1、氣浮系統
氣浮系統集進水、絮凝、分離、集水、出水于一體，與傳統氣浮設備類似，設有一個穩流室、溶氣釋放室，使處理性能更穩定，效果更優越。
穩定室：通過折板反應的原水，流速很高，若直接與溶氣水接觸，會消散微小氣泡，影響氣泡沾附絮塊效果，從而降低氣浮處理效率，若增加了穩流室，使湍流的原水動能消耗，勻速進入溶氣水釋放室，從而有力保證了去除效果。
溶氣釋放室：溶氣釋放室與分離室于一個槽體。中間隔開，溶氣水與絮凝完畢的原水在此粘附，緩慢上升，進入氣浮分離室，保證了絮凝塊與微小氣泡的接觸空間與時間，使溶氣水的釋放率達80-100％
2、溶氣氣浮機溶氣系統
對于溶氣氣浮機設備來說，溶氣系統好比是氣浮設備的“心臟”，也是氣浮設備的主要部件，在這個階段，氣與水在泵的進口處一起吸入，經剪切加壓混合成溶氣水，氣液兩相充分混合并達到飽和,整套溶氣系統max含氣量達10％，且氣體的溶解度為100％，使氣體彌散時的微氣泡分布均勻，平均氣泡直徑小于30um。該溶氣系統是對傳統氣浮改進和技術創新，提高了氣浮分離效率，大大降低設備生產和運行費用。
3、刮渣機
刮渣機的運行方式及速度直接影響到氣浮出水的水質和污泥含固率。該系統采用回轉式刮渣機，可將浮渣連續均勻地刮入浮渣槽，減少了浮渣相互碰撞的現象；另外，高度可調的刮板能更好的適應各種運行條件，降低污泥含水率。
4、控制系統
控制系統均采用先進的電器元件，以保證設備的長期有效運行。
5、配套設備
溶氣氣浮機的氣浮藥劑和加藥設備也是確保處理效果的重要因素，我們可根據用戶的需要提供配套的加藥設備和優化的組合藥劑。
五、產品功能特點
1．溶氣泵邊吸水邊吸氣，泵內加壓混合、氣液溶解效率高、細微氣泡≤30um；
2．溶氣泵可取代循環泵、空壓機、溶氣罐、射流器及釋放頭等組成的復雜系統；
3．低壓運行，溶氣效率高達99％，釋放率高達99％；
4．微氣泡與懸浮顆粒的高效吸附，提高了SS的去除效果；
5．溶氣水溶解效率80-100％，比傳統溶氣氣浮效率高3倍；
6．壓力-容量曲線平坦，容易實現自動控制，易操作易維護、噪音低。
|
?
